28.8.2024 | Hochschule für Architektur, Bau und Geomatik, Institut Bauingenieurwesen
Erfolgreicher Abschluss der Grossversuchsserie im Baulabor FHNW: Traglast der Holzträger bestätigt
Die Grossversuchsserie im Baulabor FHNW, durchgeführt im Auftrag der Stadt Zürich für das geplante Sportzentrum in Oerlikon, wurde erfolgreich abgeschlossen. Nachfolgend dokumentieren wir gerne die einzelnen Etappen.
Nach der Anlieferung im Januar 2024 (siehe News vom 17.1.24) sind mit Start des Frühlingssemesters 2024 zunächst an drei der vier Brettschichtholzträger beidseitig Auflagerscheiben mit Ankerköpfen gefertigt worden. Nach Aushärten des Betons ermöglichen diese das gleichmässige Einleiten der Vorspannkraft von 2MN (200t) auf den Holzquerschnitt.
Die Herausforderung bestand in der Entwicklung einer für alle Bauzustände kraftschlüssigen Verbindung zwischen Stahlbetonscheibe und dem eigentlichen Brettschichtholzträger.
Die hierzu speziell gefertigten Stahlteile sind zunächst an den Enden des Brettschichtholzträgers kraftschlüssig verbunden worden. Nach dem Versetzen des Vorspannkopfes und dem Bewehren und Schalen sind die sechs Ankerscheiben vor Ort im Baulabor betoniert worden.
Der Abschluss der Endfertigung bildete das Einziehen der 11 bzw. 12 Vorspannlitzen, das nachträgliche Vorspannen auf die besagten 2MN sowie das Ausinjizieren der Hüllrohre.

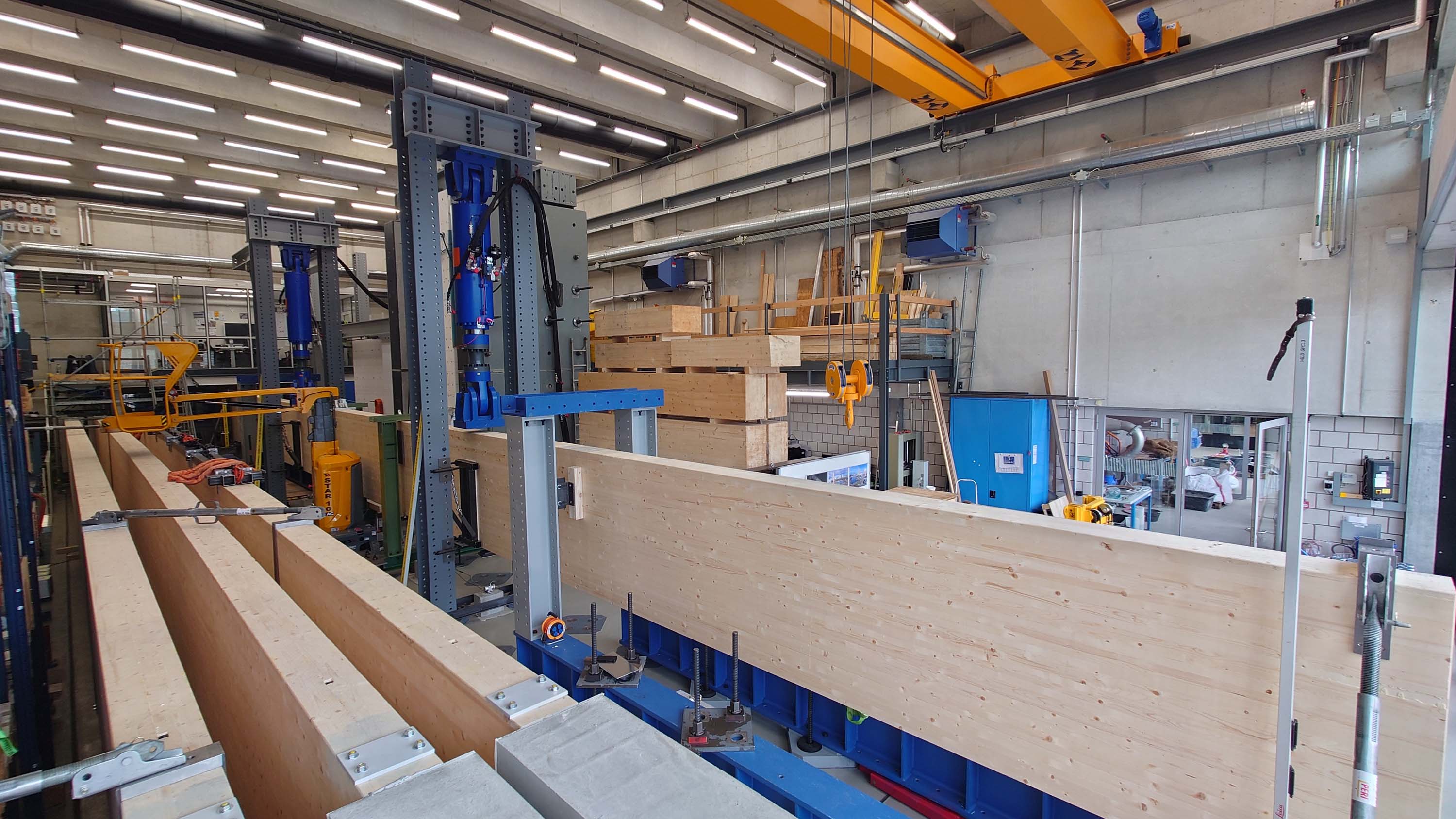

Eine weitere Herausforderung bestand in den engen Platzverhältnissen aufgrund der Grössenordnung der Versuchsträger. Auf dem Platz der Endfertigung ist der eigentliche Versuchsstand geplant und auch umgesetzt worden.
Die Grossversuchsserie startete mit dem nicht vorgespannten Brettschichtholzträger als Referenzgrösse zu den nachfolgenden vorgespannten Trägern.
Mit den Versuchen konnte das prognostizierte Tragverhalten wie auch die Voraussage der erreichbaren Traglast vollständig experimentell bestätigt werden.
Zur Durchführung des dritten Grossversuchs ist die Bauherrschaft der Stadt Zürich sowie die involvierten Planerteams eingeladen worden. Die ungefähr 60 Teilnehmenden haben dem Versuch mit einer Direktschaltung in einen Hörsaal beiwohnen können.
Nächste Herausforderung: SBB-Projekt Grenzacherbrücke

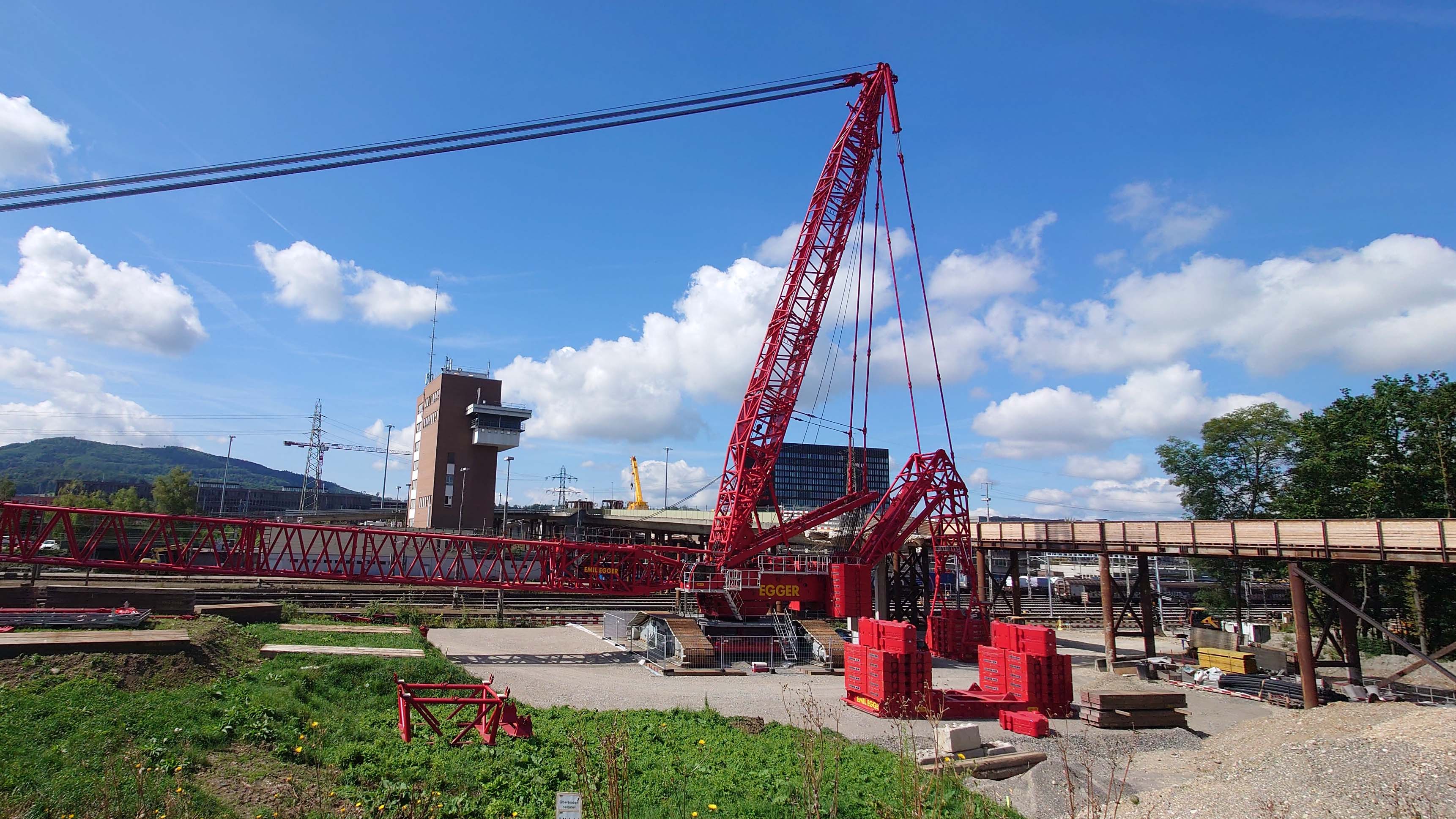

Die nächste Aufgabe für das Team unseres Baulabors rund um Leiter Simon Zweidler ist nicht weniger spannend. Auch für das SBB-Projekt «Instandsetzung Grenzacherbrücke in Muttenz» direkt neben dem FHNW Campus Muttenz wurde das Baulabor FHNW beauftragt. Weitere Informationen hierzu folgen in Kürze.Mit im Einsatz: der grösste mobile Kran der Schweiz.
Mehr zum Baulabor FHNW
-
Baulabor FHNW
Das Baulabor des Instituts Bauingenieurwesen ergänzt die praktische Ausbildung angehender Bauingenieurinnen und Bauingenieuren. Es unterstützt die Fachbereiche bei Forschungs- und Dienstleistungsprojekten.
-
Baulabor FHNW im Einsatz für die Stadt Zürich: Tragverhalten von 25 Meter langen Holzträgern auf dem Prüfstand

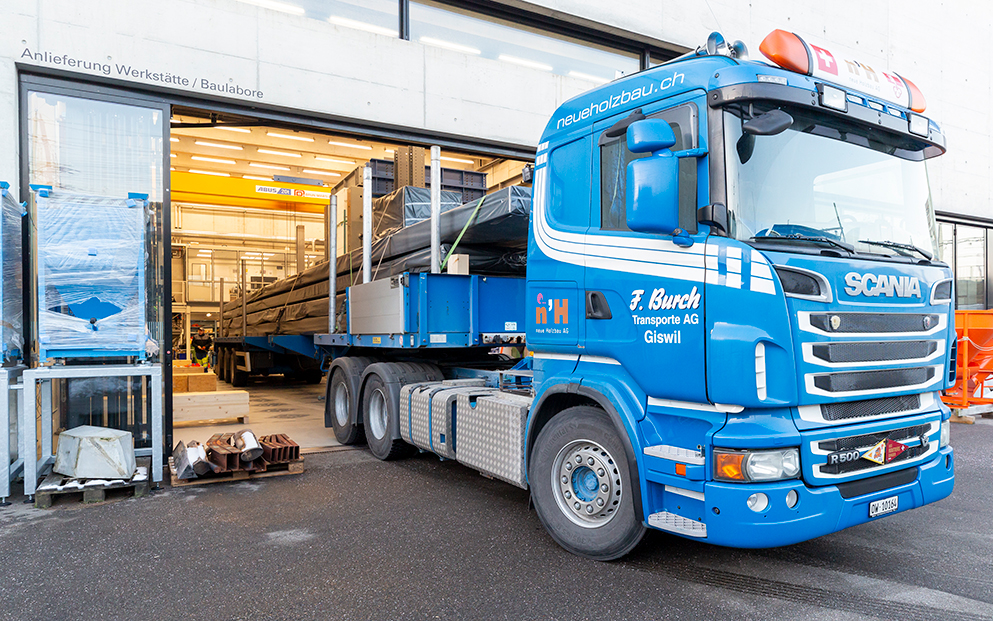

Das Team des Baulabors FHNW steht vor einer neuen spannenden Aufgabe: Gestern wurden vier Holzträger mit einer beeindruckenden Länge von 25 Metern und einer Höhe von 1,40 Metern geliefert, die nun im Baulabor vorgespannt und auf ihr Tragverhalten hin untersucht werden.
-
